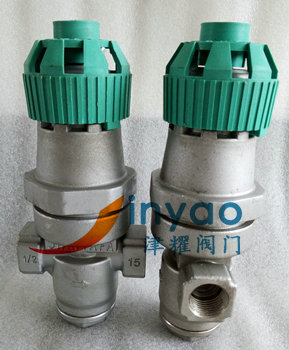

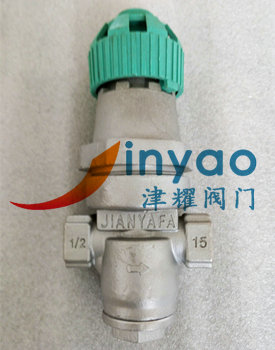

波紋管式減壓閥Y14H-16P用途：
波紋管減壓閥Y14H-16P屬于直接作用式波紋管減壓閥。內部結構使用不銹鋼波紋管，密封面帶有過濾網保護裝置，結構簡單耐用，不容易損壞內部零件，大大提高使用壽命，使用于靈敏度要求高，安裝空間要求苛刻的管道。波紋管式減壓閥Y14H適用于溫度≤ 220 ℃的蒸汽、水和氣體管道。螺紋波紋管減壓閥主要由閥座、閥瓣(鋼球)、波紋管組合件、彈簧等零件組成，通過調節彈簧設定出口壓力，當出口壓力減少時閥瓣開度增大，當出口壓力達到預定壓力時閥瓣開度減小，主要是通過介質的閥后壓力作用在波紋管的面積上傳感給調節彈簧實現減壓、穩壓功能。使用時通過旋轉塑料手輪即可調節壓力，無需工具調節，連接安裝方便。
波紋管減壓閥Y14H-16P連接方式為內螺紋，常用規格有 G 1/2〞、G 3/4〞、G 1〞 ， PN1.6MPa。
波紋管減壓閥Y14H-16P技術參數 ：
|
公稱壓力Mpa |
1.6 |
|
殼體試驗壓力Mpa |
2.4 |
|
密封試驗壓力Mpa |
1.76 |
|
最高進口壓力Mpa |
1.6 |
|
出口壓力范圍Mpa |
0.05-1.0 |
|
壓力特性偏差Mpa△P2P |
GB12244-1989 |
|
流量特性偏差Mpa△P2P |
GB12244-1989 |
|
最小壓差Mpa |
0.15 |
|
滲漏量 |
GB12244-1989 |
|
適用介質 |
水、蒸汽、空氣、液體 |
|
工作溫度 |
≤220℃ |
殼體試不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。
波紋管減壓閥Y14H-16P零件材料：
|
零件名稱 |
零件材料 |
|
閥體、底蓋 |
CF8 |
|
閥蓋 |
鑄造鋁合金/CF8 |
|
閥桿 |
2Cr13 |
|
閥座 |
2Cr13 |
|
鋼球 |
2Cr13 |
|
波紋管 |
1Cr18Ni9Ti |
|
手輪 |
耐熱塑料 |
|
主閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
波紋管減壓閥Y14H-16P連接尺寸 ：
|
口徑 尺寸 |
L |
H |
H1 |
G |
|
DN15 |
85 |
140 |
52 |
1/2〞 |
|
DN20 |
95 |
143 |
55 |
3/4〞 |
|
DN25 |
105 |
146 |
58 |
1〞 |
