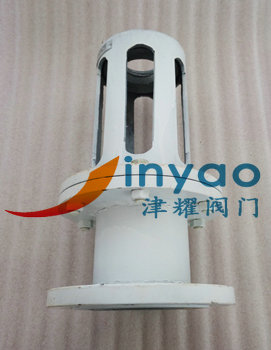

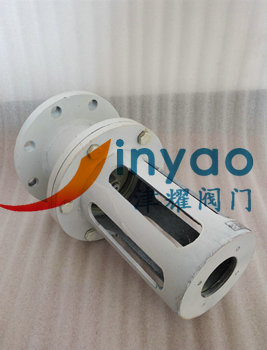

風包釋壓閥QHF-50/65/80/100/150圖片
QHF風包釋壓閥原理：
風包釋壓閥安裝在空氣壓縮機系統中風包出口管路正對氣流方向上，當空壓機系統正常工作時，系統壓力≤0.785(8kgf/cm2 )，在此壓力下，釋壓閥正常工作。當風包因積炭著火或由于某種原因?qū)е嘛L(fēng)包內氣體爆炸時，系統內溫度、壓力瞬時升高，當壓力升至1.03±0.049MPa(10.5±0.5kgf/cm2)時，拉桿立即拉斷，釋壓閥釋壓，風包及管路中的高溫、高壓氣體得以迅速釋放，從而起到緩解爆炸沖擊波，避免產生事故的作用。
風包釋壓閥型號：
QHF-50、QHF-65、QHF-80、QHF-125、QHF-150、QHF-200、QHF-250
風包釋壓閥QHF用途：
風包釋壓閥用于地面或井下空氣壓縮機系統中，安裝在風包出口管路正對氣流方向上，釋壓閥的口徑不得小于出風管的直徑，釋放壓力應為空氣壓縮機最高工作壓力的1.2-1.4倍，起安全保護作用。
風包釋壓閥適用條件：
|
型號 |
工作壓力(MPa) |
環境溫度(℃) |
適用的空壓機容量(m3/min) |
|
QHF-50 |
0.785×105(8kgf/cm2) |
-40～120 |
1.5 |
|
QHF-65 |
0.785×105(8kgf/cm2) |
-40～120 |
3 |
|
QHF-80 |
0.785×105(8kgf/cm2) |
-40～120 |
6 |
|
QHF-100 |
0.785×105(8kgf/cm2) |
-40～120 |
10 |
|
QHF-125 |
0.785×105(8kgf/cm2) |
-40～120 |
20 |
|
QHF-150 |
0.785×105(8kgf/cm2) |
-40～120 |
40 |
|
QHF-200 |
0.785×105(8kgf/cm2) |
-40～120 |
60 |
|
QHF-250 |
0.785×105(8kgf/cm2) |
-40～120 |
100 |
風包釋壓閥規格與性能：
|
型號 |
工作壓力(MPa) |
釋放壓力(MPa) |
重量 |
氣缸內徑 (mm) |
外形尺寸 |
連接法蘭螺孔分布園直徑 |
|
QHF-50 |
0.785 (8kgf/cm2) |
1.05±0.049 (10.5±0.5kgf/cm2) |
7 |
50 |
φ160×245 |
125 |
|
QHF-65 |
10 |
65 |
φ180×290 |
145 |
||
|
QHF-80 |
12 |
80 |
φ195×320 |
160 |
||
|
QHF-100 |
16 |
100 |
φ215×364 |
180 |
||
|
QHF-125 |
21 |
125 |
φ245×404 |
210 |
||
|
QHF-150 |
32 |
150 |
φ280×454 |
240 |
||
|
QHF-200 |
46 |
200 |
φ335×546 |
295 |
||
|
QHF-250 |
64 |
250 |
φ390×613 |
350 |
風包釋壓閥QHF使用與維護：
1、正常工作時，空氣壓縮機系統壓力不應超過7.84×105Pa(8kgf/cm2)。
2、經常檢查釋壓閥氣缸、活塞、法蘭連接處及管路，不應有漏氣現象，各緊固部分不應松動。
3、應固定專人定期進行檢查、維護。釋壓閥正常工作時，每月至少檢查一次，檢查拉桿延細、銹蝕的情況，檢查O形密封圈的彈性及密封情況。原則上每六個月更換一次拉桿，如遇特殊情況，如釋壓閥拉桿嚴重銹蝕或明顯延細等，應及時更換。
