波紋管減壓閥CY14H-16P結構原理
作者：jyvalves
發布日期：2016-9-6 21:22:11
來源：上海津耀閥門有限公司

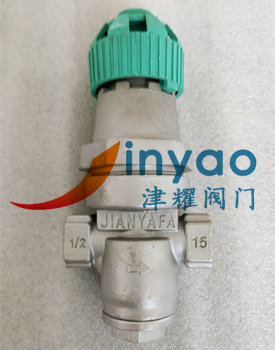

波紋管減壓閥CY14H-16P主要由閥座、閥瓣(鋼球)、波紋管組合件、彈簧等零件組成，通過調節彈簧設定出口壓力，當出口壓力減少時閥瓣開度增大，當出口壓力達到預定壓力時閥瓣開度減小，主要是通過介質的閥后壓力作用在波紋管的面積上傳感給調節彈簧實現減壓、穩壓功能。使用時通過旋轉塑料手輪即可調節壓力，無需工具調節，連接安裝方便。內部結構使用波紋管密封面帶有過濾網保護裝置，不容易損壞內部零件，大大提高使用壽命。適用于溫度≤ 220 ℃的蒸汽、水和氣體管道。

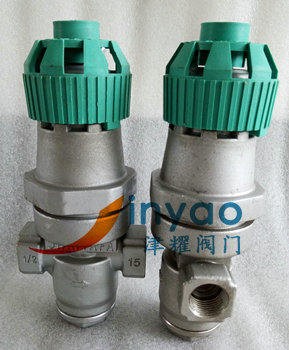

內螺紋波紋管減壓閥型號：CY14H15-16P，CY14H20-16P，CY14H25-16P
波紋管減壓閥CY14H-16P連接方式為內螺紋，常用規格有 G 1/2〞、G 3/4〞、G 1〞 ， PN1.6MPa 。
波紋管減壓閥CY14H-16P的主要特點是：內部采用不銹鋼波紋管結構，結構簡單耐用，使用于靈敏度要求高，安裝空間要求苛刻的管道。
