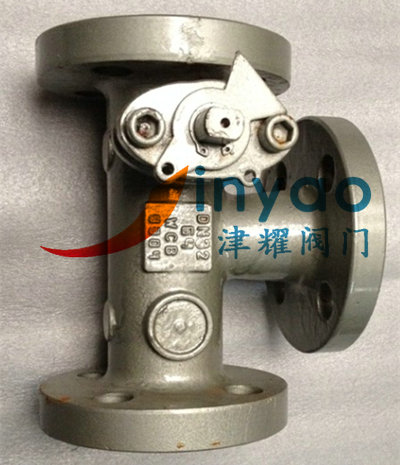

組合式三通球閥YQ44F-40C/P圖片
組合式三通球閥YQ44F概述：
球閥與止回閥組合的三通切換閥適用于DN20～DN32、PN40～PN64的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，球閥與止回閥組合的三通切換閥適用于焦爐高壓氨水噴射循環系統高低壓轉換系統。球閥與止回閥組合的三通切換閥的驅動方式為手動、氣動或電動。球閥與止回閥組合的三通切換閥一般采用法蘭連接。
組合式三通球閥YQ44F特點：
由于組合式三通閥YQ44F-40C/64C中的直通式浮動球閥僅起高壓系統一側的開啟與關閉作用，而不是起三通轉換功能，因此，即使球體與閥座在使用一段時間后裝配預緊力消失，球體與閥座之間出現間隙，在球閥關閉時，高壓側介質的壓力仍能將球體推向出口側閥座，使球體與出口側閥座之間緊密接觸，故閥門仍具有很好的密封性能，組合式三通閥YQ44F-40C/64C徹底解決了傳統的L型三通球閥容易密封失效的問題。而低壓側止回閥采用不銹鋼制造，設計獨特，動作靈敏，密封可靠，使用壽命相當長。
組合式三通球閥型號：
鑄鋼：YQ44F-40C，YQ44F-64C
不銹鋼：YQ44F-40P，YQ44F-64P
組合式三通球閥工作原理：
組合式三通球閥YQ44F-40P/64P由直通式浮動球閥與套筒式止回閥組合而成，左側球閥接高壓系統，右側止回閥接低壓系統，中間出口接排放管路，當球閥關閉時，高壓通道切斷，止回閥閥瓣在低壓介質的推動下自動開啟，低壓氨水由中間出口通道排出。當球閥開啟時，高壓氨水將止回閥閥瓣推向閥座，止回閥關閉，低壓通道被切斷，高壓氨水由中間出口通道排出。噴射完畢后，關閉球閥，止回閥自動開啟，低壓氨水又能自動排放。因此，只要橡操作傳統的三通球閥一樣，將球閥閥桿作90℃開關，即能完成高低壓切換。
